معرفی گیرنده 4 کاناله رادیویی 433MHz کدلرن 12V
گیرنده 4 کاناله رادیویی 433MHz کدلرن 12V یک ماژول کنترل بی‌سیم کاربردی از برند آراد است که برای دریافت فرمان از ریموت‌های سازگار و کنترل تجهیزات الکترونیکی طراحی شده است. این گیرنده با ولتاژ 12 ولت DC کار می‌کند و دارای 4 کانال خروجی رله‌ای است که امکان کنترل چهار مدار یا دستگاه مختلف را فراهم می‌کند.
این ماژول با فرکانس کاری 433MHz و گیرنده ASK کدلرن طراحی شده و قابلیت ذخیره‌سازی حداکثر 20 ریموت سازگار را دارد. همچنین وجود سه حالت عملکرد لحظه‌ای، تاگل و اینترلاک، انعطاف‌پذیری مناسبی برای استفاده در پروژه‌های کنترلی ایجاد می‌کند.
برد اعلام‌شده گیرنده در فضای باز حدود 30 تا 50 متر بوده و جریان مجاز اعلام‌شده برای خروجی رله‌ها 10 آمپر است. این ویژگی‌ها، گیرنده چهار کاناله آراد را به گزینه‌ای مناسب برای سیستم‌های روشنایی، مدارهای فرمان، پروژه‌های الکترونیکی و کنترل تجهیزات از راه دور تبدیل کرده است.
ویژگی‌های گیرنده رادیویی 4 کانال 433MHz
- دارای 4 کانال خروجی رله‌ای
- ولتاژ تغذیه 12 ولت DC
- فرکانس کاری 433MHz
- نوع گیرنده ASK کدلرن
- قابلیت ذخیره‌سازی حداکثر 20 ریموت سازگار
- برد تقریبی 30 تا 50 متر در فضای باز
- جریان مجاز اعلام‌شده خروجی رله‌ها 10 آمپر
- پشتیبانی از سه حالت عملکرد مختلف
- دارای کلید KEY برای تنظیم و یادگیری
- مجهز به LED نمایش وضعیت
- مناسب برای کنترل چند دستگاه از راه دور
- ابعاد تقریبی 7 × 5.5 × 2 سانتی‌متر
مشخصات فنی گیرنده 4 کاناله کدلرن 12V
| مشخصه فنی | مقدار |
|---|---|
| نام محصول | گیرنده 4 کاناله رادیویی 433MHz کدلرن 12V |
| برند | ARAD Electronics |
| تعداد کانال | 4 کانال |
| ولتاژ تغذیه | 12V DC |
| فرکانس کاری | 433MHz |
| نوع گیرنده | ASK کدلرن |
| برد اعلام‌شده | 30 تا 50 متر در فضای باز |
| ظرفیت حافظه | حداکثر 20 ریموت |
| جریان مجاز خروجی رله | 10 آمپر (طبق کاتالوگ) |
| تعداد حالت عملکرد | 3 حالت |
| ابعاد تقریبی | 7 × 5.5 × 2 سانتی‌متر |
حالت‌های عملکرد گیرنده 4 کاناله رادیویی
گیرنده چهار کاناله آراد از سه حالت عملکرد مختلف پشتیبانی می‌کند. انتخاب حالت مناسب به نوع پروژه و نحوه کنترل تجهیزات بستگی دارد.
1. حالت لحظه‌ای (Momentary)
در حالت لحظه‌ای، خروجی مربوط به دکمه ریموت فقط تا زمانی فعال باقی می‌ماند که دکمه نگه داشته شود. با رها کردن دکمه، خروجی غیرفعال خواهد شد.
این حالت برای ارسال فرمان‌های کوتاه و موقت، مانند تحریک ورودی فرمان یک مدار کنترلی مناسب است.
2. حالت تاگل (Toggle)
در این حالت با هر بار فشردن دکمه ریموت، وضعیت خروجی مربوطه تغییر می‌کند؛ به این صورت که یک بار فعال شده و با فشردن مجدد همان دکمه غیرفعال می‌شود.
حالت Toggle برای روشن و خاموش کردن تجهیزات، سیستم‌های روشنایی و مدارهایی که نیاز به حفظ وضعیت خروجی دارند کاربردی است.
3. حالت اینترلاک (Interlock)
در حالت اینترلاک، تنها یکی از خروجی‌ها می‌تواند در هر لحظه فعال باشد. با فعال شدن یک خروجی جدید، خروجی قبلی به‌صورت خودکار غیرفعال می‌شود.
این ویژگی برای مدارهایی کاربرد دارد که نباید چند فرمان به‌صورت هم‌زمان اجرا شوند.
نحوه تنظیم حالت عملکرد گیرنده

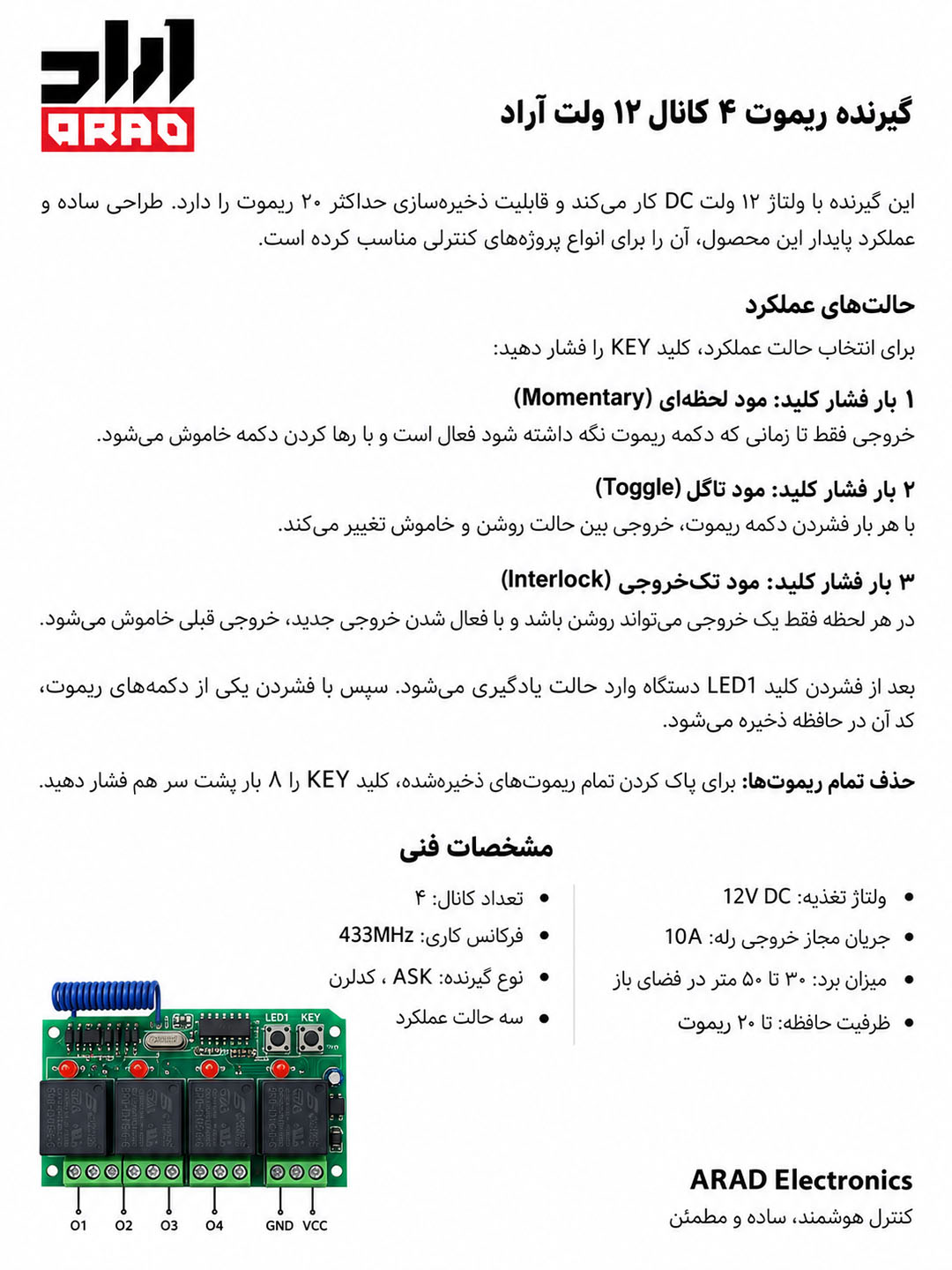

برای تنظیم حالت کاری گیرنده از کلید KEY روی برد استفاده می‌شود. طبق کاتالوگ، نحوه انتخاب حالت‌های عملکرد به شرح زیر است:
- 1 بار فشار KEY: انتخاب حالت لحظه‌ای (Momentary)
- 2 بار فشار KEY: انتخاب حالت تاگل (Toggle)
- 3 بار فشار KEY: انتخاب حالت اینترلاک (Interlock)
روش تعریف و حذف ریموت در گیرنده 433MHz
آموزش ذخیره‌سازی ریموت
پس از انتخاب حالت عملکرد با استفاده از کلید KEY، دستگاه وارد وضعیت یادگیری می‌شود و چراغ LED وضعیت یادگیری را نمایش می‌دهد. با فشردن دکمه موردنظر روی ریموت سازگار، چراغ LED چشمک زده و فرمان ریموت در حافظه گیرنده ثبت می‌شود.
این گیرنده قابلیت ذخیره‌سازی حداکثر 20 ریموت را دارد و می‌توان از چند ریموت سازگار برای کنترل خروجی‌های دستگاه استفاده کرد.
نحوه پاک کردن حافظه ریموت‌ها
برای حذف تمامی ریموت‌های ذخیره‌شده، طبق راهنمای محصول باید کلید KEY را 8 بار متوالی فشار دهید.
توجه داشته باشید که این عملیات باعث پاک شدن ریموت‌های ثبت‌شده می‌شود و پس از آن لازم است ریموت‌های موردنیاز را مجدداً تعریف کنید.
کاربردهای گیرنده چهار کاناله رادیویی 12 ولت
- کنترل بی‌سیم چند مدار روشنایی
- فرمان دادن به ورودی‌های کنترلی دستگاه‌ها
- سیستم‌های اتوماسیون خانگی سبک
- پروژه‌های الکترونیکی و آموزشی
- کنترل از راه دور مدارهای سوئیچینگ
- طراحی سیستم‌های فرمان رله‌ای
- مدیریت چند خروجی با یک گیرنده مرکزی
مزایای استفاده از گیرنده 4 کاناله کدلرن
یکی از مهم‌ترین مزایای این محصول، امکان کنترل چهار خروجی مجزا با استفاده از یک ماژول است. این قابلیت به کاهش تعداد گیرنده‌های موردنیاز در پروژه‌های چندخروجی کمک می‌کند و سیم‌کشی و مدیریت سیستم را ساده‌تر می‌سازد.
همچنین امکان ثبت چند ریموت در حافظه، وجود سه حالت مختلف عملکرد و استفاده از تغذیه 12 ولت DC باعث می‌شود این گیرنده برای پروژه‌های کوچک و متوسط کنترل از راه دور گزینه‌ای کاربردی باشد.
سؤالات متداول درباره گیرنده 4 کاناله 433MHz
آیا می‌توان با این گیرنده چهار وسیله را کنترل کرد؟
بله، این محصول دارای چهار کانال خروجی رله‌ای است و امکان کنترل چهار مدار مجزا را فراهم می‌کند. عملکرد هم‌زمان خروجی‌ها به حالت کاری انتخاب‌شده بستگی دارد.
آیا تمام ریموت‌های 433MHz با این گیرنده سازگار هستند؟
خیر. فرکانس یکسان به‌تنهایی برای سازگاری کافی نیست. ریموت باید علاوه بر فرکانس 433MHz، از نظر نوع کددهی و پروتکل با گیرنده ASK کدلرن سازگار باشد.
حداکثر چند ریموت می‌توان برای گیرنده تعریف کرد؟
طبق کاتالوگ شرکت آراد، گیرنده قابلیت ذخیره‌سازی حداکثر 20 ریموت سازگار را در حافظه خود دارد.
خرید گیرنده 4 کاناله رادیویی 433MHz کدلرن 12V
اگر برای پروژه خود به یک گیرنده رادیویی با چهار خروجی رله‌ای، قابلیت یادگیری ریموت و چند حالت عملکرد نیاز دارید، گیرنده 4 کاناله رادیویی 433MHz آراد می‌تواند انتخاب مناسبی باشد.
