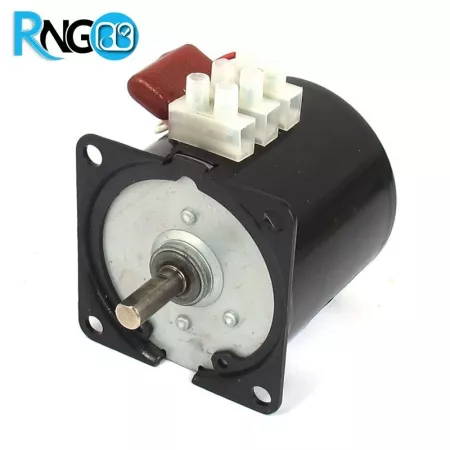

موتور گیربکس 60KTYZ مدل ۱۰ دور برای چه کاری مناسب است؟
اگر شفت دستگاه باید هر شش ثانیه یک دور کامل بزند، نسخه ۱۰ دور 60KTYZ را بررسی کنید. این موتور سنکرون گیربکس‌دار ژنگ با تغذیه ۲۲۰ ولت AC عرضه می‌شود. برای تعویض موتور یک صفحه گردان یا مجموعه غلتکی، سرعت خروجی و شکل اتصال شفت را با قطعه قبلی تطبیق دهید.
سرعت اعلام‌شده شفت خروجی ۱۰ دور بر دقیقه است. طبق توضیح فروشگاه، جهت گردش قابل انتخاب است. برای تعویض، علاوه بر دور و ولتاژ، قطر و طول شفت و فاصله سوراخ‌های نصب را بررسی کنید.
مشخصات نسخه ۱۰ دور
| مدل و برند | 60KTYZ، ژنگ (Zhengke) |
|---|---|
| تغذیه و سرعت اعلام‌شده | ۲۲۰ ولت AC، ده دور بر دقیقه |
| جهت گردش | ساعتگرد یا پادساعتگرد (CW/CCW)، طبق توضیح فروشگاه |
| خازن خارجی | ۰٫۳۳ میکروفاراد طبق برگه فنی خانواده A60KTYZ. مشخصات خازن را با پلاک همین نمونه تطبیق دهید. |
مقایسه دورهای خروجی 60KTYZ
| مدل | زمان هر دور در سرعت اعلام‌شده |
|---|---|
| 60KTYZ مدل ۱۰ دور | ۶ ثانیه |
| 60KTYZ مدل ۲٫۵ دور | ۲۴ ثانیه |
| 60KTYZ مدل یک‌دور | ۶۰ ثانیه |
برای بررسی مدل‌هایی با سرعت یا پایه متفاوت، دسته موتور AC را ببینید.
مثال انتخاب برای مکانیزم گردان
فرض کنید صفحه یک ماکت باید در هر دقیقه ده دور بزند. اگر صفحه مستقیماً به شفت وصل باشد، نسخه ۱۰ دور از نظر سرعت با این نیاز هم‌خوان است. اگر تسمه یا چرخ‌دنده بین موتور و صفحه قرار دارد، نسبت انتقال را در محاسبه لحاظ کنید. برای صفحه سنگین، گشتاور شروع حرکت را هم بررسی کنید.
صفحه فروشگاه سه سیم با عملکرد مشترک (COM)، ساعتگرد (CW) و پادساعتگرد (CCW) معرفی می‌کند. برای تشخیص سیم‌ها و جهت گردش، نقشه همین نمونه را ملاک قرار دهید. تکیه بر رنگ سیم‌های موتور قبلی می‌تواند باعث اتصال اشتباه شود.
نصب موتور و خازن باید پس از قطع تغذیه و تأیید بی‌برق بودن مدار، توسط فرد واجد صلاحیت انجام شود. برای شناخت نوع تغذیه، راهنمای تفاوت برق AC و DC را ببینید.
سؤالات متداول
آیا مدل ۱۰ دور جای نسخه ۲٫۵ دور نصب می‌شود؟
در اتصال مستقیم، سرعت اعلام‌شده نسخه ۱۰ دور چهار برابر است. پیش از تعویض، سرعت مجاز مکانیزم، گشتاور موردنیاز و ابعاد اتصال را تطبیق دهید.
آیا خازن همراه موتور عرضه می‌شود؟
صفحه محصول به خازن خارجی اشاره می‌کند. محتویات بسته و ولتاژ نامی خازن هنوز تأیید نشده‌اند.
جمع‌بندی
موتور گیربکس 60KTYZ مدل ۱۰ دور را زمانی بررسی کنید که دستگاه به همین سرعت خروجی و تغذیه ۲۲۰ ولت AC نیاز دارد. برای جایگزینی، شکل شفت، پایه و جهت گردش را هم با قطعه قبلی تطبیق دهید.
