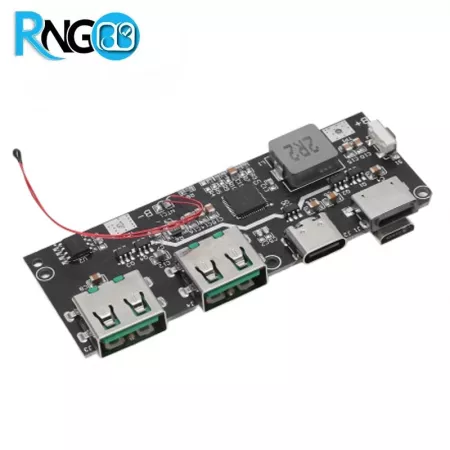

برد پاور بانک 4.5A فست شارژ همراه سنسورntc

برد پاوربانک 4.5A فست شارژ همراه سنسور NTC، برای ساخت یا تعمیر پاوربانک با توان خروجی اعلام‌شده تا ۲۲٫۵ وات معرفی شده است. سنسور NTC امکان پایش دمای باتری را برای مدار فراهم می‌کند. نوع باتری، ولتاژ نهایی شارژ، پروتکل‌ها و ظرفیت هر درگاه باید با نسخه برد تطبیق داده شوند.

651,000 تومان بدون مالیات

651,000 تومان بدون مالیات

check موجود در انبار
اورجینال اورجینال
وارداتی وارداتــی
۷ روز ضمانت ضمانت مرجوعی

local_shipping ارسال رایگان سفارشات بیش از
پنج میلیون تومان از طریق پست... جزئیات

bale RNGO advertise

سیاست‌های امنیتی
(امنیت اطلاعات و پرداخت مطمئن در شبکه بانکی)
سیاست‌های تحویل
(روش‌های تحویل متنوع، سریع و باصرفه)
سیاست‌های بازگشت کالا
(ضمانت مرجوعی کالا تا 7 روز کاری)

برد پاوربانک 4.5A؛ شارژ سریع همراه پایش دما

برد پاوربانک 4.5A فست شارژ همراه سنسور NTC، برای ساخت پاوربانک اختصاصی یا جایگزینی برد سازگار کاربرد دارد. توان خروجی آن تا ۲۲٫۵ وات معرفی شده است؛ توان واقعی شارژ به گوشی، کابل، باتری و پروتکل مشترک بستگی دارد. برای مقایسه ساختارهای تغذیه، بخش ماژول‌های مبدل ولتاژ و تغذیه را ببینید.

پاسخ سریع؛ آیا برای باتری‌های شما مناسب است؟

این برد طبق معرفی برای پک تک‌گروه سری 1S در نظر گرفته شده است. پیش از اتصال، شیمی باتری، ولتاژ نهایی شارژ و توان جریان‌دهی سلول‌ها را تطبیق دهید؛ باتری سری یا سلول با ولتاژ شارژ متفاوت را بدون تأیید وصل نکنید.

مشخصات اعلام‌شده محصول

نوع محصولبرد مدیریت شارژ و خروجی پاوربانک فست شارژ
حداکثر توان معرفی‌شده۲۲٫۵ وات؛ وابسته به حالت شارژ و شرایط کار
حالت‌های خروجی معرفی‌شده5V/3A، 9V/2A، 12V/1.5A، 4.5V/5A و 5V/4.5A؛ نیازمند سازگاری پروتکل
درگاه‌های معرفی‌شدهدو USB-A، یک Type-C دوطرفه و ورودی Micro-USB؛ با نمونه موجود تطبیق داده شوند
باتریآرایش 1S طبق معرفی؛ ولتاژ نهایی شارژ برد باید تأیید شود
سنسورNTC سیم‌دار برای پایش دمای باتری

نقش NTC و سازگاری شارژ سریع

NTC یک مقاومت حساس به دماست که اطلاعات حرارتی را به مدار می‌دهد. برد ممکن است بر اساس دما، جریان را کاهش دهد یا شارژ و دشارژ را متوقف کند؛ آستانه‌ها و رفتار دقیق به طراحی همین نسخه وابسته‌اند. سنسور باید طبق راهنمای برد، با تماس حرارتی مناسب و عایق‌کاری الکتریکی نصب شود.

پشتیبانی QC، PD، FCP، SCP و AFC در معرفی اولیه آمده است؛ فعال‌بودن هر پروتکل روی هر درگاه باید تأیید شود. استفاده هم‌زمان از چند خروجی نیز ممکن است توان یا حالت شارژ سریع را تغییر دهد.

مثال محاسباتی برای انتخاب باتری

برای خروجی ۲۲٫۵ وات، اگر ولتاژ باتری ۳٫۷ ولت و بازده فرضی ۹۰ درصد باشد، جریان باتری حدود ۶٫۸ آمپر می‌شود. این مثال نتیجه آزمون برد نیست، اما نشان می‌دهد جریان سمت باتری می‌تواند از جریان USB بیشتر باشد؛ سلول، سیم و اتصالات باید ظرفیت کافی داشته باشند.

نکته تعمیر: یکسان‌بودن توان یا تعداد پورت‌ها، سازگاری با قاب پاوربانک قبلی را ثابت نمی‌کند. ابعاد، محل درگاه‌ها، کلید، نمایشگر و نحوه اتصال باتری را بررسی کنید. برای ساخت قاب جدید، جعبه مناسب پروژه با فضای کافی برای سیم‌کشی و دفع حرارت انتخاب شود.

مقایسه برای انتخاب

نوع بردمعیار انتخاب
پاوربانک معمولینیاز به خروجی پایه USB با مشخصات همان مدل
این برد فست شارژ با NTCنیاز به شارژ سریع سازگار و پایش دمای باتری
ماژول UPSنیاز به انتقال خودکار و بررسی وقفه تغذیه

نکات نصب و اشتباهات رایج

  • شماره پایه‌ها و قطبیت را از روی همین برد بررسی کنید.
  • سلول‌های نامتناسب، آسیب‌دیده یا دارای اختلاف ولتاژ قابل توجه را مستقیم موازی نکنید.
  • تعداد باتری موازی را نامحدود فرض نکنید؛ طراحی پک، حفاظت و جریان خطا اهمیت دارند.
  • سیم را بر اساس جریان باتری، طول مسیر و افت مجاز انتخاب کنید؛ یک نمره ثابت برای همه نصب‌ها کافی نیست.
  • NTC را حذف یا با مقاومت دلخواه جایگزین نکنید.
هشدار باتری: باتری با شارژ نهایی ۴٫۲ ولت را به برد تنظیم‌شده برای ۴٫۳۵ ولت متصل نکنید. وجود NTC تضمین جلوگیری از آتش‌سوزی نیست. اگر برد خروجی ندارد، پیش از تلاش برای فعال‌سازی، اتصال باتری، ولتاژ و سنسور را بررسی کنید؛ اتصال شارژر، راه‌حل قطعی تمام خطاها نیست.

سؤالات متداول

آیا روی تمام خروجی‌ها ۴٫۵ آمپر می‌دهد؟

خیر؛ این جریان به حالت خروجی و پروتکل مشخص وابسته است. توان هم‌زمان پورت‌ها نیز باید جداگانه بررسی شود.

آیا می‌توان باتری‌ها را سری متصل کرد؟

طبق معرفی 1S، اتصال سری مناسب نیست. فقط آرایش باتری تأییدشده برای همین نسخه برد استفاده شود.

آیا برای روشن نگه‌داشتن مودم بدون وقفه مناسب است؟

عملکرد UPS تأیید نشده است. شارژ هم‌زمان با مصرف، انتقال تغذیه و فعال‌ماندن ولتاژ خروجی باید با دستگاه هدف آزمایش شوند.

جمع‌بندی

برد پاوربانک 4.5A همراه NTC برای ساخت یا تعمیر پاوربانک فست شارژ قابل بررسی است. سازگاری باتری، پروتکل هر درگاه و ظرفیت جریان‌دهی پک، معیارهای اصلی انتخاب‌اند.
