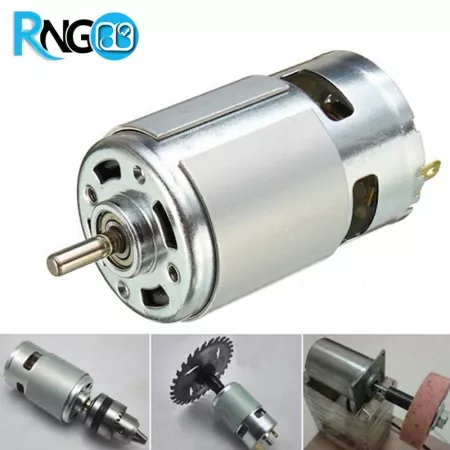

موتور DC RS-775 فن‌دار؛ برای ساخت مکانیزم‌های دورانی
موتور DC RS-775 یک موتور جاروبک‌دار با فن خنک‌کننده داخلی است که برای بررسی در ابزارهای کوچک، رباتیک و پروژه‌های DIY عرضه می‌شود. این مدل با عنوان دور بالا معرفی شده است؛ انتخاب آن باید با توجه به سرعت مورد نیاز، بار مکانیکی و تجهیزات راه‌اندازی انجام شود.
چه منبع تغذیه‌ای لازم است؟ علاوه بر ولتاژ، ظرفیت جریان منبع باید با جریان راه‌اندازی و کار موتور سازگار باشد. محدوده ۱۲ تا ۲۴ ولت اعلام‌شده را پیش از بهره‌برداری با برچسب نسخه موجود تطبیق دهید.
مشخصات اعلام‌شده محصول
| مشخصه | توضیح |
|---|---|
| مدل | RS-775 |
| نوع | موتور DC جاروبک‌دار، فن‌دار |
| محدوده تغذیه اعلام‌شده | ۱۲ تا ۲۴ ولت DC |
| ابعاد بدنه | حدود ۴۳×۶۶ میلیمتر |
| وزن اعلام‌شده | حدود ۳۷۴ گرم |
| قطر شفت اعلام‌شده | ۵ میلیمتر |
| جنس بدنه / خروجی | فلزی / تک‌شفت |
کد کامل، نوع یاتاقان و شرایط اندازه‌گیری دور و جریان باید تأیید شوند؛ نام RS-775 به‌تنهایی مشخص‌کننده همه این مقادیر نیست.
مقایسه اتصال مستقیم و استفاده از گیربکس
| آرایش | نکته انتخاب |
|---|---|
| خروجی مستقیم موتور | بررسی تناسب سرعت و گشتاور با ابزار یا مکانیزم |
| همراه گیربکس کاهنده | امکان کاهش دور؛ نیازمند تطبیق گیربکس، شفت و ظرفیت بار |
| اسپیندل سبک | نیازمند بررسی لقی، لنگی، یاتاقان و بار مجاز شفت |
مثال کاربردی و نکات نصب
برای ساخت یک مکانیزم تسمه‌ای، ابتدا سرعت خروجی و بار را تعیین کنید؛ سپس نسبت پولی‌ها و عملکرد موتور زیر بار را بررسی نمایید. برای مقایسه گزینه‌ها، بخش موتورهای DC فروشگاه را ببینید.
- مسیر ورود و خروج هوای فن را باز نگه دارید.
- پایه، پولی و کوپلینگ را با ابعاد واقعی موتور تطبیق دهید.
- کنترلر سرعت را با ولتاژ و جریان راه‌اندازی موتور انتخاب کنید.
- آزمایش اولیه را با مجموعه مهارشده و بار کم انجام دهید.
برای بررسی شفت و پایه، از ابزار اندازه‌گیری مناسب مونتاژ استفاده کنید. همچنین کانکتور متناسب با جریان تغذیه موتور و سیم و روکش عایق مناسب اتصالات انتخاب نمایید.
اشتباهات رایج
فرض یکسان بودن همه موتورهای ۷۷۵، انتخاب آداپتور فقط براساس ولتاژ و استفاده به‌عنوان اسپیندل بدون بررسی بار شفت، از خطاهای رایج هستند. موتور چرخان نیز جایگزین منبع لیزر نیست.
برای انتخاب منبع تغذیه و کنترلر متناسب با موتور RS-775 به مشاوره فنی نیاز دارید؟ با فروشگاه پژوهشگران به شماره ۰۵۱۳۷۱۳۹۱۰۰ تماس بگیرید.
سؤالات متداول
آیا موتور دقیقاً ۱۸۰۰۰ دور می‌چرخد؟
این عدد در متن اولیه آمده، اما ولتاژ و شرایط بار آن مشخص نیست؛ پیش از طراحی باید تأیید شود.
آیا جریان ۲۰ آمپر حداکثر جریان موتور است؟
خیر؛ عبارت «بیش از ۲۰ آمپر تحت بار» حد مجاز یا جریان توقف را مشخص نمی‌کند.
آیا موتور بلبرینگی است؟
اطلاعات اولیه متناقض است؛ نوع یاتاقان جلو و عقب باید برای موجودی واقعی بررسی شود.
جمع‌بندی
RS-775 فن‌دار، گزینه‌ای برای بررسی در ابزارها و مکانیزم‌های دورانی است. تأیید کد کامل، جریان، دور و نوع یاتاقان، همراه با تطبیق بار مکانیکی، مبنای انتخاب صحیح آن خواهد بود.
