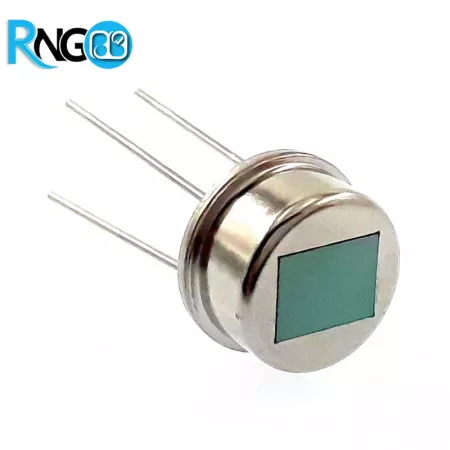

معرفی سنسور PIR D203B
سنسور PIR D203B یک حسگر پیروالکتریک (Passive Infrared) است که تغییرات تابش مادون قرمز محیط را تشخیص می‌دهد. این قطعه در طراحی مدارهای تشخیص حرکت، دزدگیرها، روشنایی اتوماتیک و تجهیزات امنیتی کاربرد دارد.
D203B یک سنسور PIR خام است و نباید آن را با ماژول‌های آماده تشخیص حرکت اشتباه گرفت. برای استفاده عملی از سنسور معمولاً به مدار پردازش سیگنال و لنز Fresnel متناسب با کاربرد نیاز است.
مشخصات سنسور PIR D203B
| مدل | D203B |
| نوع سنسور | Pyroelectric PIR |
| روش آشکارسازی | Passive Infrared |
| کاربرد اصلی | تشخیص تغییرات حرارتی ناشی از حرکت |
| ساختار محصول | سنسور PIR خام |
| مدار پردازش | نیاز دارد |
| کاربردها | دزدگیر، چراغ حرکتی، سیستم امنیتی و تشخیص حضور |
سنسور PIR D203B چگونه حرکت را تشخیص می‌دهد؟
بدن انسان و سایر اجسام گرم انرژی مادون قرمز منتشر می‌کنند. سنسور PIR D203B این انرژی را به‌صورت غیرفعال دریافت کرده و نسبت به تغییرات آن حساس است.
با حرکت فرد در میدان دید سیستم PIR، الگوی تابش دریافتی تغییر می‌کند و عنصر پیروالکتریک سیگنال کوچکی ایجاد می‌کند. این سیگنال سپس توسط مدار خارجی تقویت و پردازش می‌شود تا حرکت تشخیص داده شود.
چرا D203B به لنز Fresnel نیاز دارد؟
در بسیاری از مدارهای PIR، لنز Fresnel برای شکل‌دهی میدان دید و هدایت انرژی مادون قرمز بخش‌های مختلف محیط به سمت عنصر حساس استفاده می‌شود.
به همین دلیل برد و زاویه تشخیص یک سیستم PIR فقط به خود D203B وابسته نیست؛ نوع لنز، مدار پردازش، محل نصب و شرایط محیط نیز روی عملکرد نهایی تأثیر دارند.
کاربردهای سنسور D203B
دزدگیر و تجهیزات امنیتی
D203B می‌تواند عنصر حساس مدار تشخیص حرکت باشد و پس از پردازش سیگنال، سیستم کنترل یا هشدار را فعال کند.
چراغ حساس به حرکت
از سنسورهای PIR در چراغ راهرو، ورودی ساختمان و سیستم‌های روشنایی اتوماتیک برای تشخیص حرکت افراد استفاده می‌شود.
تعمیر مدارهای PIR
D203B برای تعمیر برخی تجهیزات دارای سنسور حرکتی نیز کاربرد دارد؛ اما پیش از جایگزینی باید پین‌اوت، ابعاد و مشخصات الکتریکی قطعه اصلی با D203B تطبیق داده شود.
مثال واقعی؛ ساخت چراغ اتوماتیک
در یک چراغ حرکتی، D203B تغییر تابش مادون قرمز هنگام عبور فرد را حس می‌کند. سیگنال تولیدشده وارد مدار تقویت و پردازش شده و در صورت تشخیص حرکت معتبر، بخش کنترل چراغ فعال می‌شود.
بنابراین خود D203B مستقیماً لامپ یا رله را روشن نمی‌کند؛ بلکه وظیفه آن حس کردن تغییرات مادون قرمز و تولید سیگنال اولیه است.
اشتباهات رایج در استفاده از D203B
انتظار خروجی دیجیتال مستقیم، اتصال سنسور به بار قدرت، انتخاب نامناسب لنز Fresnel، نصب نزدیک منابع گرمایی متغیر و جایگزینی D203B با سنسور دیگری بدون بررسی پین‌اوت از اشتباهات رایج هستند.
آیا سنسور PIR D203B برای پروژه شما مناسب است؟
اگر برای طراحی مدار دزدگیر، روشنایی خودکار، تجهیزات امنیتی یا تعمیر بردهای تشخیص حرکت به یک سنسور PIR D203B خام نیاز دارید، این قطعه برای چنین کاربردهایی قابل بررسی است.
سایر سنسورها و قطعات موردنیاز پروژه را می‌توانید در فروشگاه RNGO بررسی کنید. آموزش‌ها و مطالب فنی الکترونیک نیز در RNGO در دسترس هستند.
اگر D203B را برای طراحی PCB، تعمیر دستگاه یا محصول جدید انتخاب کرده‌ای، ابتدا عملکرد مدار و لنز را با نمونه واقعی سنسور بررسی کن.
درخواست نمونه تست D203Bسوالات متداول
آیا D203B مستقیماً حرکت را تشخیص می‌دهد؟
این سنسور تغییرات تابش مادون قرمز را حس می‌کند. مدار پردازش با تحلیل سیگنال ایجادشده، وقوع حرکت را تشخیص می‌دهد.
آیا D203B را می‌توان مستقیم به Arduino متصل کرد؟
D203B سنسور خام است و برای دریافت خروجی پایدار و قابل استفاده معمولاً به مدار تقویت و پردازش سیگنال نیاز دارد.
تفاوت D203B با ماژول‌های PIR آماده چیست؟
D203B عنصر حسگر خام است، در حالی که ماژول‌های آماده علاوه بر سنسور، مدار پردازش و معمولاً لنز Fresnel را نیز روی مجموعه خود دارند.
جمع‌بندی
سنسور PIR آشکارساز حرکت مادون قرمز D203B یک حسگر پیروالکتریک خام برای تشخیص تغییرات تابش مادون قرمز است. این قطعه در طراحی و تعمیر دزدگیر، چراغ‌های حرکتی و تجهیزات امنیتی کاربرد دارد و برای استفاده صحیح باید همراه با مدار پردازش و سیستم اپتیکی مناسب به کار گرفته شود.
