درایور موتور DRV8870؛ کنترل یک موتور DC با PWM

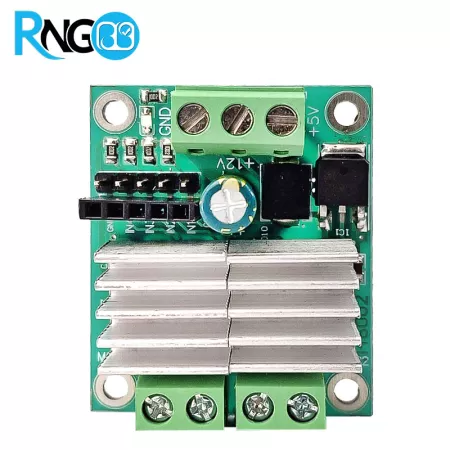

درایور موتور DRV8870 ماژولی مبتنی بر تراشه Texas Instruments برای کنترل موتور DC جاروبک‌دار است. پل H داخلی، جهت چرخش را تغییر می‌دهد و فرمان PWM امکان تنظیم سرعت را فراهم می‌کند. این محصول برای رباتیک، مکانیزم‌های رفت‌وبرگشتی و تجهیزات الکترومکانیکی کاربرد دارد.
مشخصات و محدودیت جریان
| ویژگی | توضیح |
|---|---|
| ساختار | یک پل H برای یک موتور DC دوطرفه |
| تغذیه تراشه | ۶٫۵ تا ۴۵ ولت؛ محدودیت قطعات برد نیز باید رعایت شود |
| جریان پیک تراشه | ۳٫۶ آمپر؛ نه جریان پیوسته تضمین‌شده ماژول |
| عدد درج‌شده روی برد | ۲٫۵ آمپر؛ شرایط کار پیوسته نیازمند تأیید است |
| کنترل | IN1 و IN2، با امکان اعمال PWM |
| حفاظت‌های تراشه | اضافه‌جریان، خاموشی حرارتی و قطع عملکرد هنگام افت تغذیه |
محدودیت جریان تراشه به VREF و مقاومت حس جریان وابسته است؛ مقدار تنظیم‌شده و امکان تغییر آن به مدار ماژول بستگی دارد. این قابلیت با حفاظت اضطراری اضافه‌جریان یکسان نیست.
تفاوت DRV8870 با L298 دو کاناله
| معیار | DRV8870 | L298 دو کاناله |
|---|---|---|
| موتور مستقل | یک موتور DC | دو موتور DC |
| ساختار قدرت | پل H ماسفتی | پل H ترانزیستوری دوقطبی |
| مدیریت جریان | رگولاسیون داخلی با مدار VREF و حس جریان | برای محدودسازی فعال، نیازمند مدار تکمیلی |
برای دو موتور مستقل، ماژول L298 دو کاناله گزینه مقایسه است؛ اما ظرفیت جریان و افت ولتاژ هر برد باید با پروژه تطبیق داده شود.
مثال کاربردی: در مکانیزم بازوبسته‌شدن دریچه، کنترلر جهت موتور را عوض می‌کند و با PWM سرعت حرکت را کاهش می‌دهد؛ تشخیص انتهای مسیر به کلید محدودکننده یا حسگر جداگانه نیاز دارد.
اشتباهات رایج
- اتصال دو موتور با انتظار کنترل مستقل از یک پل H.
- در نظر گرفتن جریان پیک به‌عنوان جریان دائمی.
- فرض ثابت‌ماندن دور موتور با PWM، بدون بازخورد سرعت.
برای شناخت نقش درایور و تغذیه موتور، راهنمای راه‌اندازی موتور DC با آردوینو را ببینید.
تطبیق جریان شروع حرکت موتور با تنظیم محدودکننده و توان حرارتی برد، مبنای انتخاب این ماژول است.
سؤالات متداول
آیا با کنترلرهای ۳٫۳ و ۵ ولتی کار می‌کند؟
ورودی‌های خود تراشه با منطق ۳٫۳ و ۵ ولت قابل کنترل‌اند؛ در ماژول، مسیر ورودی و زمین مشترک نیز باید بررسی شود.
آیا جایگزین درایور استپر پرینتر سه‌بعدی است؟
خیر؛ یک DRV8870 فقط یک سیم‌پیچ استپر را راه‌اندازی می‌کند و جایگزین مستقیم درایورهای میکرواستپ نیست.
آیا خروجی ۲٫۵ آمپر دائمی تضمین شده است؟
خیر؛ نوشته روی برد به‌تنهایی کافی نیست. دمای محیط، طراحی PCB، خنک‌کاری و محدودیت جریان تعیین‌کننده‌اند.
جمع‌بندی: درایور موتور DRV8870 برای کنترل یک موتور DC با PWM و مدیریت جریان قابل بررسی است؛ انتخاب آن باید بر اساس نیاز واقعی موتور و ظرفیت برد انجام شود.
دیتاشیت رسمی تراشه DRV8870 از Texas Instruments
