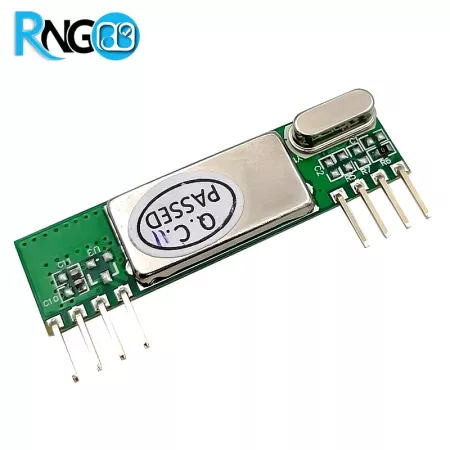

معرفی گیرنده ریموت RXB6
گیرنده ریموت RXB6 یک ماژول RF سوپرهترودین برای دریافت سیگنالهای 433.92MHz با مدولاسیون ASK/OOK است. این ماژول برای ساخت گیرنده ریموت، سیستمهای کنترل بیسیم، پروژههای Arduino و مدارهای میکروکنترلری کاربرد دارد.
RXB6 خودش یک ریموت کنترل کامل یا گیرنده لرنینگ نیست؛ وظیفه اصلی آن دریافت سیگنال RF و تحویل دیتای Demodulated به بخش پردازش مدار است.
مشخصات گیرنده ریموت RXB6
| مدل | RXB6 |
| نوع | RF Receiver |
| معماری | Superheterodyne |
| فرکانس | 433.92MHz |
| مدولاسیون | ASK / OOK |
| حساسیت رایج | حدود -110dBm |
| ولتاژ کاری رایج | حدود 3 تا 5.5V DC |
| نرخ انتقال داده | تا حدود 2.4kbps |
| خروجی | Data |
RXB6 چگونه کار میکند؟
گیرنده ریموت RXB6 سیگنال RF سازگار را از طریق آنتن دریافت کرده و بخش RF آن را پردازش و Demodulate میکند. دیتای حاصل سپس از خروجی ماژول در اختیار مدار بعدی قرار میگیرد.
میکروکنترلر یا Decoder وظیفه دارد این دیتا را تحلیل کند و مشخص کند چه فرمانی ارسال شده است. برای مثال پس از تشخیص کد یک دکمه میتوان رله، LED یا موتور را کنترل کرد.
RXB6 یا RXB61 433MHz؟
این مقایسه برای مشتری RNGO مهم است، چون هر دو محصول گیرنده 433MHz سوپرهترودین هستند و نام بسیار مشابهی دارند.
| ویژگی | RXB6 | RXB61 |
|---|---|---|
| فرکانس نسخه موردنظر | 433.92MHz | 433.92MHz |
| معماری | Superheterodyne | Superheterodyne |
| ASK/OOK | دارد | دارد |
| حساسیت رایج | حدود -110dBm | حدود -110dBm |
| نوع | گیرنده RF | گیرنده RF |
| انتخاب نهایی | براساس ابعاد، پینآوت، تغذیه و طراحی PCB پروژه | |
از نظر کاربرد کلی این دو محصول نزدیک هستند؛ بنابراین نباید بدون بررسی نسخه دقیق ادعا کرد یکی همیشه بهتر از دیگری است. اگر قرار است روی PCB موجود جایگزین شوند، قبل از خرید حتماً Pinout و ابعاد را مقایسه کنید.
RXB6 یا RXC6؛ تفاوت چیست؟
شباهت نام RXB6 و RXC6 میتواند گمراهکننده باشد، اما این دو کاربرد متفاوتی دارند.
| ویژگی | RXB6 | RXC6 |
|---|---|---|
| محصول موجود RNGO | 433MHz | 315MHz |
| نوع | گیرنده RF | گیرنده Learning |
| حافظه ریموت | خیر | دارد |
| Learning | خیر | دارد |
| پردازش سفارشی با MCU | مناسبتر | هدف متفاوت |
اگر میخواهید سیگنال را خودتان با میکروکنترلر پردازش کنید، RXB6 در دسته گیرندههای RF خام قرار میگیرد. اگر Learning و ذخیره ریموت لازم است، باید سراغ گیرنده مخصوص همان کاربرد بروید.
سوپرهترودین بودن RXB6 چه مزیتی دارد؟
گیرنده ریموت RXB6 از معماری Superheterodyne استفاده میکند. در این معماری، سیگنال دریافتی برای پردازش به فرکانس میانی تبدیل میشود.
این روش در گیرندههای RF برای دستیابی به حساسیت و Selectivity مناسب استفاده میشود و یکی از دلایلی است که RXB6 برای پروژههای ریموت نسبت به گیرندههای RF بسیار ساده مورد توجه قرار میگیرد.
آیا هر ریموت 433MHz با RXB6 کار میکند؟
خیر. این یکی از مهمترین نکات قبل از خرید گیرنده ریموت RXB6 است.
فرکانس 433MHz فقط یکی از مشخصات سیستم است. مدولاسیون و پروتکل یا Encoding ریموت نیز باید با ساختار پروژه شما سازگار باشد. RXB6 برای سیگنالهای ASK/OOK طراحی شده است.
مثال واقعی؛ ساخت گیرنده ریموت با Arduino
فرض کنید یک ریموت 433MHz ASK/OOK دارید و میخواهید با فشار دادن دکمه آن یک رله توسط Arduino کنترل شود.
گیرنده ریموت RXB6 سیگنال را دریافت میکند و خروجی Data آن به ورودی مناسب Arduino متصل میشود. برنامه میکروکنترلر پالسهای دریافتی را تحلیل کرده و در صورت تشخیص کد موردنظر، خروجی رله را تغییر میدهد.
بنابراین RXB6 وظیفه دریافت RF را دارد و منطق اینکه «کدام دکمه چه کاری انجام دهد» در بخش پردازش پروژه تعریف میشود.
RXB6 خودش رله را کنترل میکند؟
خیر. RXB6 را نباید با برد گیرنده رلهدار یا گیرنده Learning آماده اشتباه گرفت.
اگر هدف شما فقط خرید یک برد آماده است که ریموت روی آن تعریف شود و مستقیماً رله را قطع و وصل کند، باید گیرنده رلهدار یا Learning مناسب آن کاربرد را بررسی کنید.
برد RXB6 چقدر است؟
برای گیرنده ریموت RXB6 نمیتوان یک فاصله ثابت و تضمینی اعلام کرد. حساسیت گیرنده فقط یکی از عوامل تعیینکننده برد است.
توان فرستنده، آنتن، محیط نصب، دیوارها، نویز RF و طراحی PCB روی برد نهایی سیستم اثر میگذارند. بنابراین اگر فاصله دریافت برای محصول شما مهم است، سیستم را با فرستنده و آنتن واقعی آزمایش کنید.
RXB6 برای چه پروژههایی مناسب است؟
گیرنده ریموت RXB6 برای دریافت ریموتهای ASK/OOK سازگار، پروژههای Arduino و میکروکنترلر، کنترل تجهیزات، سیستمهای امنیتی، دربازکن بیسیم و انتقال ساده دیتای RF قابل استفاده است.
محصولات مرتبط در RNGO
قبل از انتخاب نهایی، RXB61 433MHz را نیز با RXB6 مقایسه کنید. اگر سیستم شما 315MHz است، نسخه RXB61 315MHz موجود در فروشگاه را بررسی کنید.
تمام این محصولات و سایر ماژولهای RF را میتوانید در فروشگاه RNGO مشاهده کنید.
برای آموزشهای مرتبط با RF، ریموت کنترل و پروژههای Arduino نیز مقالات RNGO را مطالعه کنید.
خرید گیرنده ریموت RXB6
اگر پروژه شما به یک گیرنده 433MHz ASK/OOK سوپرهترودین نیاز دارد، RXB6 برای دریافت سیگنال RF و تحویل دیتا به میکروکنترلر یا Decoder قابل استفاده است.
قبل از سفارش، RXB6 را با RXB61 433MHz مقایسه کنید و مخصوصاً در طراحی PCB، ابعاد و Pinout نسخه موردنظر را کنترل کنید.
اگر RXB6 بخشی از یک برد یا محصول تولیدی است، لیست BOM پروژهات رو آماده کن تا قطعات موردنیاز پروژه یکجا بررسی و تهیه بشن.
سوالات متداول
RXB6 با چه فرکانسی کار میکند؟
نسخه این صفحه برای فرکانس 433.92MHz و دریافت سیگنالهای ASK/OOK است.
تفاوت RXB6 با RXB61 چیست؟
هر دو در نسخه 433MHz گیرنده RF سوپرهترودین هستند. برای انتخاب یا جایگزینی باید مشخصات نسخه دقیق، ابعاد، Pinout و شرایط مدار بررسی شود.
آیا RXB6 حافظه و Learning دارد؟
خیر. RXB6 یک گیرنده RF است و نباید آن را با گیرندههای Learning حافظهدار اشتباه گرفت.
جمعبندی
گیرنده ریموت RXB6 یک ماژول سوپرهترودین 433MHz ASK/OOK برای دریافت سیگنالهای RF در پروژههای کنترل بیسیم و میکروکنترلری است.
اگر پردازش کد ریموت توسط Arduino، میکروکنترلر یا Decoder انجام میشود، RXB6 محصول مرتبطی برای بخش دریافت RF است. برای جایگزینی با RXB61 نیز قبل از خرید ابعاد، Pinout و مشخصات الکتریکی نسخه دقیق را مقایسه کنید.
